Коли мережа працює без збоїв, короткий кабель між роутером і ПК майже ніхто не помічає. Але варто контакту в конекторі послабнути або лінії почати ловити завади – і кілька метрів дроту раптом впливають на всю передачу даних. У інтернет-магазині EServer за посиланням https://e-server.com.ua/uk/patch-kordi зручно переглянути та зіставити готові до продажу шнури за довжиною, категорією й екрануванням.
Де слабке з'єднання видає себе

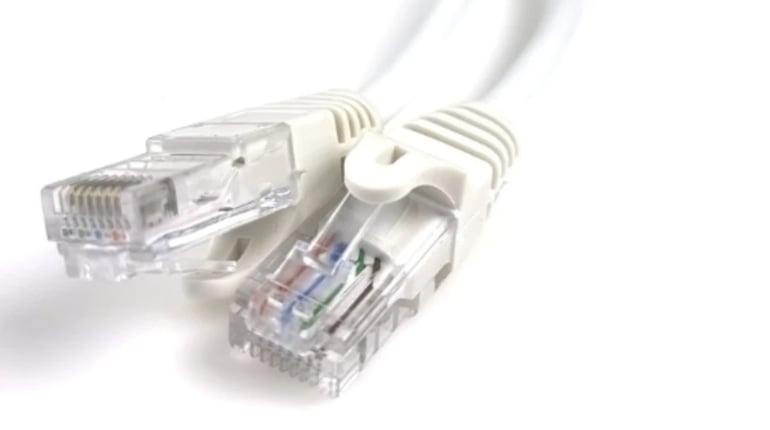

Патч-корд – завершений відрізок витої пари з конекторами 8P8C, які звично називають RJ-45. Його ставлять між мережевою розеткою та комп'ютером, роутером і комутатором, сервером і патч-панеллю. На відміну від стаціонарної горизонтальної проводки, цей шнур регулярно згинають, переставляють, витягують із портів. Звідси практична вимога: кабель має залишатися гнучким, а місце біля конектора – витримувати повторні перегини.
У готовому шнурі важливий і захист від перегину біля штекера. М'який хвостовик приймає вигин на себе, щоб він не припадав прямо на місце з'єднання жил із контактами. Для кабелю, який часто переставляють, ця дрібниця інколи важливіша за колір оболонки.
Несправність тут не обов'язково виглядає як повне зникнення зв'язку. Частіше трапляються повторні узгодження швидкості, короткі розриви, помилки передавання пакетів або нестабільність під час копіювання великих файлів. Тому новий Ethernet патч корд нерідко перевіряють одним із перших, перш ніж шукати проблему в роутері чи мережевій карті.
Щоб відсіяти підозру на шнур без довгого пошуку причини, достатньо пройти коротку послідовність:
- Підмінити кабель справним шнуром тієї самої категорії та повторити проблемну передачу.
- Перевірити засувки RJ-45: штекер має чітко фіксуватися в порту без люфту.
- Оглянути ділянки біля конекторів, де після частих перегинів першими ушкоджуються жили.
- Порівняти погоджену швидкість порту до і після легкого руху кабелю.
- На керованому комутаторі подивитися, чи не росте лічильник помилок саме на цьому порту.
Короткий патч-кабель не зробить повільний тариф швидшим, зате невдала або пошкоджена перемичка цілком здатна стати локальним слабким місцем. Особливо неприємно це в шафі, де серед десятків з'єднань дефект доводиться ще й знайти.
Категорія, екран і довжина – без запасу навмання
У каталозі EServer є шнури категорій Cat.5e, Cat.6, Cat.6a, Cat.7 і Cat.8. Для Gigabit Ethernet типовим практичним варіантом лишається Cat.5e, тоді як Cat.6a розрахована на 10 Гбіт/с у повному 100-метровому каналі. Вища категорія має сенс тоді, коли її підтримує вся траса – сам патч корд не перетворить стару проводку або 1-гігабітний порт на 10-гігабітні.
За екрануванням у продажу є UTP, FTP і SFTP. Неекранований UTP простіший для побутової мережі, де немає щільного сусідства з джерелами електромагнітних завад. Екрановані варіанти доречніші в серверній, телекомунікаційній шафі, виробничій зоні, але захисний екран повинен бути частиною правильно організованої екранованої системи, а не декоративною добавкою.
Довжини в категорії починаються від 0,1 м і доходять до 20 м. Тут зайві метри рідко дають користь: у стійці вони заважають укладанню, удома збираються в петлі, а в обох випадках ускладнюють пошук потрібного порту.
Що перевірити перед підключенням
Перш ніж купити патч-корд, корисно звірити такі речі:
- довжину – виміряти маршрут між портами й лишити невеликий запас без зайвих петель;
- категорію та екранування – співвіднести їх із трасою, патч-панеллю, розетками й активним обладнанням;
- оболонку й виконання – для щільної шафи врахувати гнучкість, діаметр і колір, а за окремих вимог до приміщення – властивості матеріалу.
У стійці ці дрібниці стають практичними: гнучкий шнур легше укласти, а кольори допомагають відокремити порт Uplink, робочі місця, камери чи серверні підключення.
Коли якість помітна не за швидкістю
Добрий шнур часто нічого не «прискорює» – він просто не створює проблем у справній мережі. Саме цим і відрізняється нормальна комутація: порт тримає погоджену швидкість, конектор не люфтить, оболонка не тріскається після кількох перестановок, а кабель не доводиться ворушити, щоб повернувся зв'язок.
У категорії представлені моделі власного виробництва EServer™, а також брендів Kingda, L&W ELECTRONICAL, Corning, Cabletime, Ubiquiti, Digitus, Panduit, EPNew, Cablexpert та ін. Це дає змогу підбирати готові шнури не за одним логотипом, а за потрібною довжиною, категорією, типом екрана та оболонки.
Для домашнього підключення, офісної СКС або серверної шафи замовлення в EServer можна зібрати разом з іншими компонентами мережі й одразу звірити сумісність із фахівцем магазину. Замовлення оперативно доставляють по Україні, а в Києві доступний самовивіз із пункту видачі.
